空气悬浮离心鼓风机是应用空气悬浮轴承，叶轮，永磁同步高速电机，变频器，控制器，冷却系统等多项技术的压缩空气生产系统，是一种单段离心式鼓风机，与由变频器驱动的永磁同步电动机相连的产品。

      1、涡壳

       使用铝合金铸造的涡壳，在吸入侧呈水平方向，在出口侧呈垂直方向或水平方向，其材质和效率都能达到理想要求。

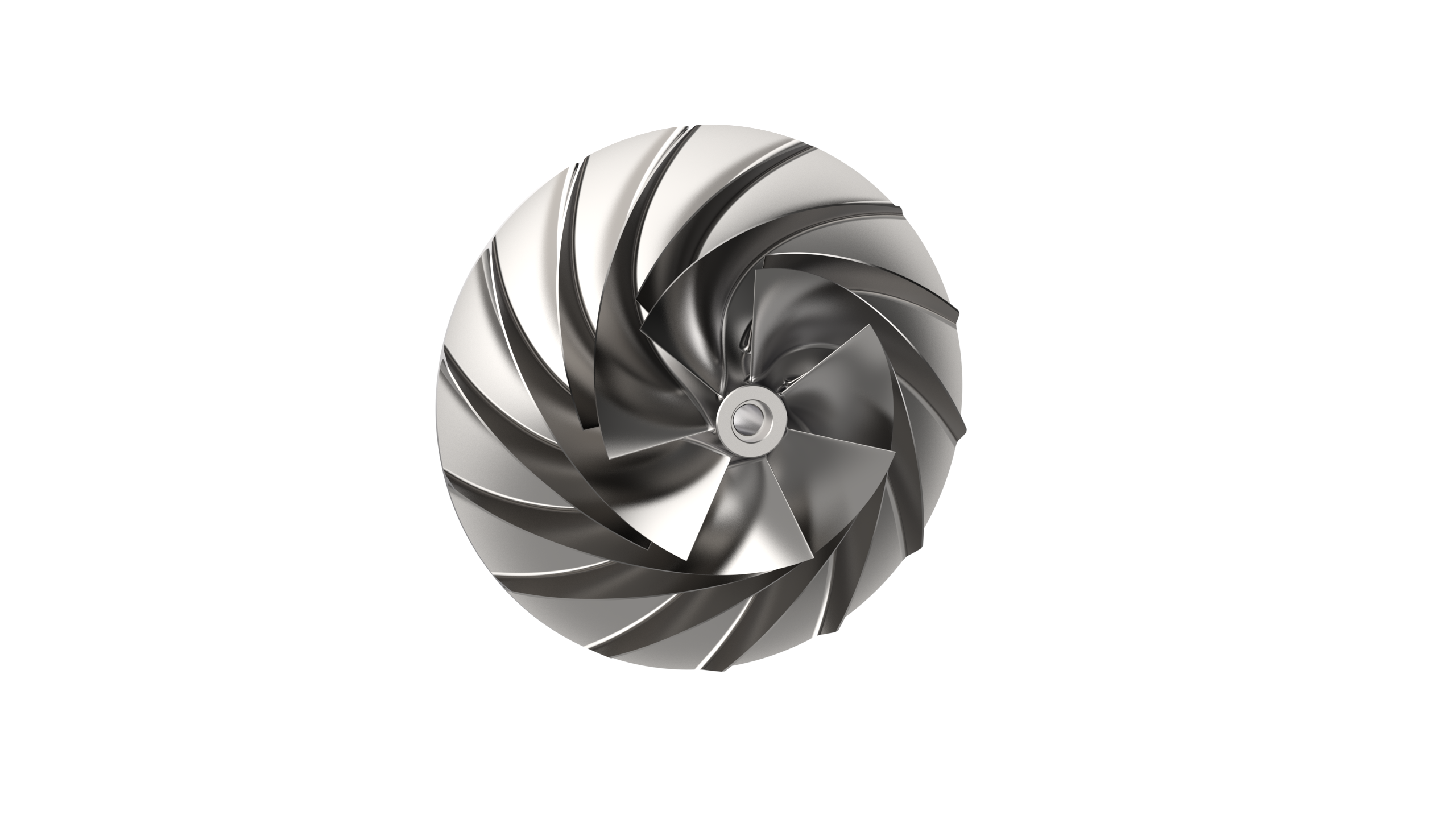

       2、高精度叶轮

       空气悬浮离心鼓风机叶轮选用高强度航空铝材，由5轴机床精加工制造而成。叶轮具有优秀的耐磨、抗变形能力，叶轮与电动机采用直联方式连接，主轴使用钛合金材料，叶轮效率可达98%，叶轮使用寿命达30年以上。

       3、无油空气悬浮轴承

       空气悬浮轴承是由轴回转时形成的压力在轴周围产生的空气使轴浮扬。传统的高速涡轮机械必需使用的复杂的油性轴承和油线以及油过滤器等，而空气悬浮轴承都不需要，所以简化了系统而且排出的空气里决不会有油的成分，避免再次污染，是真正的免润滑油鼓风机。

       启动原理：启动前轴和轴承之间有物理性的接触，启动时轴和轴承相对运动以产生空气压力，轴回转的时候，轴周围的空气流动(速度能量)变换成压力，使回转轴自转，在轴达到一定的回转速度时空气压力使得轴浮扬，并起到润滑作用。空气轴承与滚珠轴承等不同，无物理性接触，所以无需润滑油，几乎没有能量的损失，因而可以提高系统的效率。

       4、超高速电机        每台鼓风机配有永磁同步(PMSM)高速直联电机，电动机的效率大于整个设计工况范围内的最大负荷值的10%。电机适合电源为3相380V/50Hz，绝缘等级为H级，防护等级：IP55，效率≥95%。

       永磁同步高速直连电机(PMSM)配以高性能高速实时数字控制器构成的调速装置，系统控制简单，高效节能，转速平稳，噪音低，是节能型绿色环保产品。

       JKTC高速直连电机具有最优越的性能，主要表现在调速方便(可无级调速)，调速范围宽，低速性能好(启动转矩大)，运行平稳，噪音低，效率高。由于电动机的体积小，结构简单，效率高、无转子损耗，所以目前已得到广泛的应用。

       其特点为：可以无级调速，工作转速范围大，寿命要大大高于传统交流电机，而且噪音低，可满足各种运行模式下的转速要

       5、空气冷却/冷媒内循环冷却系统

       电机配有独立的冷却系统，电机轴末端配有冷却风扇，电机壳体有独立的冷却风道，自然风从电机尾端轴向进入冷却风道从电机尾部径向排出机箱外，从而将电机的热量带走达到冷却电机的效果。

       完全无油冷却系统-冷却片材质使用了热传导性非常强的铝合金(AL)采制-无附加的能源损耗及构造简单无需为了维持室内温度而安装换气/换风装置直接把吸入的空气直接排出外部，与外部空气相循环。

       6、变频调速系统

       空气悬浮离心鼓风机本身集成了就地控制变频系统;不需要单独设立变频柜及操作柜，风机房设立的主控制盘通过电脑CPU可以自动连续调整压力、流量、控制开启、问题报警等，实现单台、多台同时联动自动控制作业。同时也可由远程中央控制室控制。且集成了变频器及16位CPU控制器，可实现风机的低电流启动。

       每台鼓风机配有单独的机体内就地控制面版，控制面版包括起动、停车、运行的控制及故障检测，并能在发生故障时停止空气悬浮离心鼓风机。控制面版还具有保证鼓风机正常运行的所有功能。控制原理为失效安全操作方式，即所有控制仪表在报警状态下失效，控制系统的设计使鼓风机在控制系统未通电或故障状态下不能运行。控制系统集中装于一个机体内控制面板上。

       控制系统-PLC自动控制系统具有限制空气悬浮离心鼓风机功率消耗的电流过载保护回路，及所有必须的如喘振和环流等的控制回路。

       控制面板-可靠防尘的触摸式面板具有所需的符号和信号灯以显示可调出口扩压导叶和进口导叶的位置、总运行时间、电流和紧急停机按钮。

       低压控制系统装于保护等级为IP54的钢制柜内，并提供与外部接线用的接线端子。

       7、机体内制放空阀消音器

       风机采用电磁阀联动控制的低气压气动放空阀，放空阀所要求的驱动气压≤0.3kgf/cm2，可确保风机在断电或非正常情况下安全停机无任何影响，切美观大方。放空阀的设计为：停机-安全，失电-安全。

       放空阀通过弹性接管与鼓风机直接连接，以减少来自入口管路的压力损失和噪音。过滤器和消音器为钢制外壳，内设消音材料。方形或矩形的可更换过滤芯安装在进风口处，用良好吸音材料制成的薄片状结构制造的整体进口消音器，安装在空气悬浮离心鼓风机进口与过滤器之间，片状内芯用以降低进口噪音。

       8、控制系统性能

       机体内就地控制面板(LCP)
